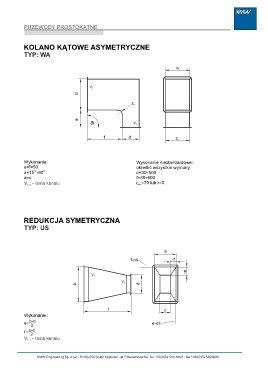

PRZEWODY PROSTOKĄTNE
KOLANO KĄTOWE ASYMETRYCZNE
TYP: WA
v1 r a
b c
v2
ea d
f
Wykonanie: Wykonanie niestandardowe:
e=f=50 określić wszystkie wymiary
a=15 O÷90O e=30÷500
a=c f=30÷500
rmin=70 lub r=0
V1, 2 - rama kanału
REDUKCJA SYMETRYCZNA a
-f
TYP: US
f-oś
v1
v2
b
d
-e
Wykonanie: lc
e-oś
e=b2-d
f =a2-d fon +48(0)52 569 8000
V1, 2 - rama kanału
