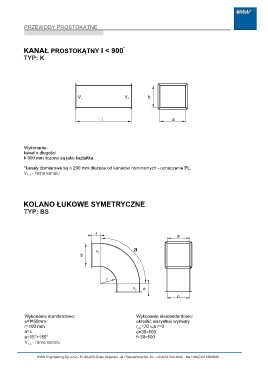

PRZEWODY PROSTOKĄTNE

KANAŁ PROSTOKĄTNY I < 900*

TYP: K

                        V1                 V2 b
                                        l
                                                                  a

Wykonanie:
kanał o długości
l< 900 mm liczone są jako kształtka

*kanały domiarowe są o 200 mm dłuższe od kanałów nominalnych - oznaczenie PL.
V1, 2 - rama kanału

KOLANO ŁUKOWE SYMETRYCZNE

TYP: BS

                                  f                                  a
                                  v1
                        b                  a

                                           r
                                                            v2 e

                                                                     c

Wykonanie standardowe:                     Wykonanie niestandardowe:
e=f=50mm                                   określić wszystkie wymiary
r=100 mm                                   rmin=70 lub r=0
a=c                                        e=30÷500
a=15 O÷180O                                f=30÷500

V1, 2 - rama kanału
