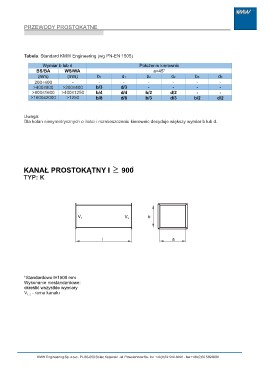

Page 6 - PRZEWODY PROSTOKĄTNE
P. 6
PRZEWODY PROSTOKĄTNE
Tabela: Standard KMW Engineering (wg PN-EN 1505)
Wymiar b lub d Położenie kierownic
BS/BA WS/WA a>45°
(mm) (mm) b1 d1 b2 d2 b3 d3
- - -
200÷400 - b/3 --- - -
>400≤800 >200≤400 b/4 - -
>800≤1600 >400≤1250 b/8 d/3 - - b/2 d/2
>1600≤2000
>1250 d/4 b/2 d/2
d/8 b/3 d/3
Uwaga:
Dla kolan niesymetrycznych o ilości i rozmieszczeniu kierownic decyduje większy wymiar b lub d.
KANAŁ PROSTOKĄTNY I ≥ 900*
TYP: K
V1 V2 b
l
a
*Standardowo l=1500 mm
Wykonanie niestandardowe:
określić wszystkie wymiary
V1, 2 - rama kanału
