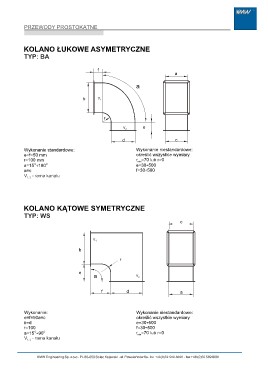

Page 8 - PRZEWODY PROSTOKĄTNE
P. 8
PRZEWODY PROSTOKĄTNE
KOLANO ŁUKOWE ASYMETRYCZNE a
TYP: BA
f
a
b v1
Wykonanie standardowe: r
e=f=50 mm
r=100 mm v2 e
a=15 O÷180O
a=c dc
V1, 2 - rama kanału
Wykonanie niestandardowe:
określić wszystkie wymiary
rmin=70 lub r=0
e=30÷500
f=30÷500
KOLANO KĄTOWE SYMETRYCZNE
TYP: WS
v1 r c
b v2 a
ea d
f
Wykonanie: Wykonanie niestandardowe:
e=f=50a=c określić wszystkie wymiary
b=d e=30÷500
r=100 f=30÷500
a=15 O÷90O rmin=70 lub r=0
V1, 2 - rama kanału
