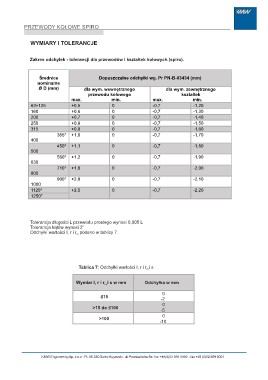

Page 4 - PRZEWODY SPIRO

PRZEWODY KOŁOWE SPIRO
WYMIARY I TOLERANCJE

Zakres odchyłek - tolerancji dla przewodów i kształtek kołowych (spiro).

Średnice Dopuszczalne odchyłki wg. Pr PN-B-03434 (mm)
nominalne
Ø D (mm) dla wym. wewnętrznego dla wym. zewnętrznego

przewodu kołowego kształtek

max. min. max. min.

63÷125 +0,5 0 -0,7 -1,20
160
200 +0,6 0 -0,7 -1,30
250
315 +0,7 0 -0,7 -1,40

400 +0,8 0 -0,7 -1,50

500 +0,9 0 -0,7 -1,60

630 355* +1,0 0 -0,7 -1,70
450*
800 560* +1,1 0 -0,7 -1,80
710*
1000 900* +1,2 0 -0,7 -1,90
1120*
1250* +1,6 0 -0,7 -2,00

+2,0 0 -0,7 -2,10

+2,5 0 -0,7 -2,20

Tolerancja długości L przewodu prostego wynosi 0,005 L
Tolerancja kątów wynosi 2o

Odchyłki wartości l, r i rm podano w tablicy 7.

Tablica 7: Odchyłki wartości l, r i rm i s

Wymiar l, r i rm i s w mm Odchyłka w mm

≤15 0
>15 do ≤100 -2
0
>100 -5
0
-10
