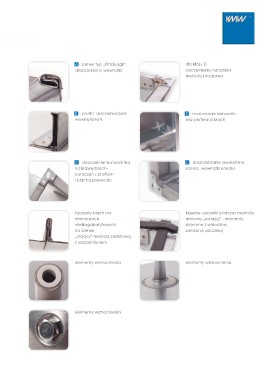

Page 4 - PRZEWODY WENTYLACYJNE CD
P. 4

A - zamek typ „Pittsburgh",   dla klasy D
doszczelniony wewnątrz        uszczelnienie narożnika
                              metodą lutospawu
B - prol z uszczelniaczem
wewnętrznym                   D - mocowanie kierownic
                              bez perforacji blach
C - doszczelnienie narożnika
na krawędziach-               C - doszczelnianie zewnętrzne
połączeń z prolem            zamka wewnątrz kanału
i blachą przewodu
                              klejenie uszczelki podczas montażu
łączenie blach na             metodą „na krzyż" - elementy
elementach                    skręcone z widoczną
wielkogabarytowych            założoną uszczelką
na zamek
„stojący" metodą zaciskową    elementy wzmocnienia
z uszczelnieniem

elementy wzmocnienia

elementy wzmocnienia
