Page 15 - PRZEWODY WENTYLACYJNE CD
P. 15

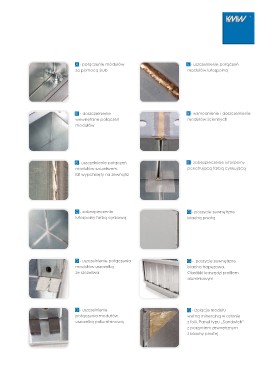

A - połączenie modułów        E - uszczelnienie połączeń
za pomocą śrub                modułów lutospoiną

B - doszczelnienie            E - wzmocnienie i doszczelnienie
wewnętrzne połączeń           modułów ściennych
modułów
                              E - zabezpieczenie lutospoiny
B - uszczelnienie połączeń    penetrującą farbą cynkujacą
modułów szczeliwem.
Kit wypchnięty na zewnątrz    G - poszycie zewnętrzne
                              blachą prostą
C - zabezpieczenie
lutospoiny farbą cynkową      G - poszycie zewnętrzne
                              blacha trapezowa.
D - uszczelnienie połączenia  Obróbki krawędzi prolem
modułów uszczelką             aluminiowym
ze szczeliwa
                              G - izolacja modułu
D - uszczelnienie             wełną mineralną w osłonie
połączenia modułów            z folii. Panel typu „Sandwich"
uszczelką poliuretanową       z poszyciem zewnętrznym
                              z blachy prostej
