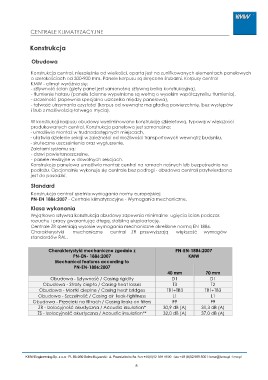

Page 9 - CENTRALE WENTYLACYJNE

CENTRALE KLIMATYZACYJNE

Konstrukcja

Obudowa

Konstrukcja central, niezależnie od wielkości, oparta jest na zunikowanych elementach panelowych
o szerokościach od 300-900 mm. Panele korpusu są skręcone śrubami. Korpusy central
KMW - climat wyróżnia się:
- sztywność ścian (gięty panel jest samonośną sztywną belką konstrukcyjną),
- tłumienie hałasu (panele ścienne wypełnione są wełną o wysokim współczynniku tłumienia),
- szczelność (zapewnia specjalna uszczelka między panelowa),
- łatwość utrzymania czystości (korpus od wewnątrz ma gładką powierzchnię, bez występów
i śrub z możliwością łatwego mycia).

W konstrukcji korpusu obudowy wyeliminowano konstrukcję szkieletową, typową w większości
produkowanych central. Konstrukcja panelowa jest samonośna:
- umożliwia montaż w trudnodostępnych miejscach,
- ułatwia dzielenie sekcji w zależności od możliwości transportowych wewnątrz budynku,
- skuteczne uszczelnienia oraz wygłuszenie.
Zaletami systemu są:
- drzwi powietrznoszczelne,
- panele rewizyjne w dowolnych sekcjach.
Konstrukcja panelowa umożliwia montaż central na ramach nośnych lub bezpośrednio na
podłożu. Opcjonalnie wykonuje się centrale bez podłogi - obudowa centrali przytwierdzona
jest do posadzki.

Standard

Konstrukcja centrali spełnia wymagania normy europejskiej:
PN-EN 1886:2007 - Centrale klimatyzacyjne - Wymagania mechaniczne.

Klasa wykonania

Wyjątkowo sztywna konstrukcja obudowy zapewnia minimalne ugięcia ścian podczas
rozruchu i pracy gwarantując długą, stabilną eksploatację.
Centrale ZR spełniają wysokie wymagania mechaniczne określone normą EN 1886.
Charakterystyki mechaniczne central ZR przewyższają większość wymogów
standardów RAL.

Charakterystyki mechaniczne zgodnie z PN-EN-1886:2007
PN-EN- 1886:2007 KMW

Mechanical features according to 40 mm 70 mm
PN-EN-1886:2007 D1 D1
T3 T2
Obudowa - Sztywność / Casing rigidity
Obudowa - Straty ciepła / Casing heat losses TB1÷TB3 TB1÷TB3
Obudowa - Mostki cieplne / Casing heat bridges L1 L1
Obudowa - Szczelność / Casing air leak-tightness F9 F9
Obudowa - Przecieki na ltrach / Casing leaks on lters
ZR - Izolacyjność akustyczna / Acoustic insulation* 30,9 dB (A) 31,3 dB (A)
ZS - Izolacyjność akustyczna / Acoustic insulation** 32,0 dB (A) 37,0 dB (A)

fon +48(0)52 569 8000 kmw.pl
8
